在激光技術的發展歷程中，如何實現高亮度、高穩定性的光束輸出一直是科研人員不懈探索的目標。近日，美國伊利諾伊大學香檳分校的研究團隊在《IEEE PHOTONICS JOURNAL》上發表的一項研究，為這一領域帶來了突破性進展。他們開發的弱反導雙腔光子晶體垂直腔面發射激光器（VCSEL）陣列^[1]，通過創新性的結構設計和電流耦合機制，實現了超模式激光發射的大幅穩定性提升，為高亮度光應用開辟了新路徑。

激光的“亮度”并非簡單指光的強弱，而是衡量其在單一光學模式（尤其是基模）中集中能量的能力。對于半導體激光二極管而言，多模激射現象使其亮度往往遜色于光纖激光器。傳統提升亮度的方法要么擴大激活體積以抑制高階模，要么通過光譜合成多個單模激光束。而當激光器通過光學耦合連接時，一種全新的“超?！睉?yīng)運而生——其波函數分布在多個腔體內，成為實現高亮度的關鍵控制對象^[2]。

研究團隊此次開發的940nm雙腔光子晶體VCSEL陣列，突破性地實現了“弱反導”設計。與傳統強限制結構不同，這種設計通過降低光學耦合腔之間的電阻，巧妙利用了腔間電流的“串?dāng)_效應”。實驗表明，這種設計不僅能在擴展的相干區域內實現同相（遠場軸上出現主瓣）和異相（遠場軸上出現零值）兩種超模的穩定運行，還能在連續波操作下使任一超模的輸出功率超過4mW。

該陣列940nm頂部發射的VCSEL外延層采用AlAs/AlGaAs分布式布拉格反射鏡，無需氧化物孔徑，頂部輸出鏡為17個周期結構。光學限制由刻蝕在頂部反射鏡上的光子晶體圖案提供，腔體由光子晶體圖案中缺失的孔定義，如圖1所示，這種“缺陷”設計恰是光學耦合的關鍵。

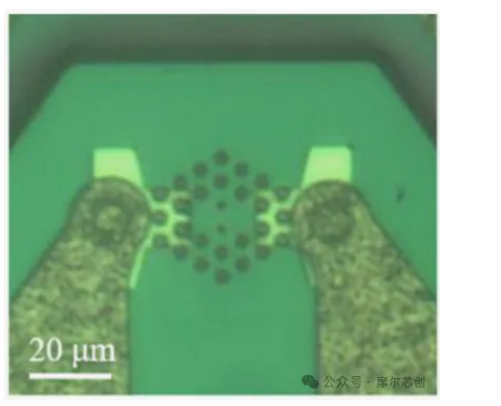

圖1雙腔離子注入六邊形光子晶體刻蝕后的光學圖像

電約束則通過離子注入實現，其在空間上限定了雙增益區。器件左右兩側設置獨立電接觸，可分別控制注入每個腔體的電流。光子晶體圖案中刪除兩個孔以創建反導光學耦合腔，孔間距和直徑經過精確設計（4μm周期、2.4μm直徑孔），分隔雙腔的孔直徑減小以促進耦合，其簡易示意圖如圖2所示。

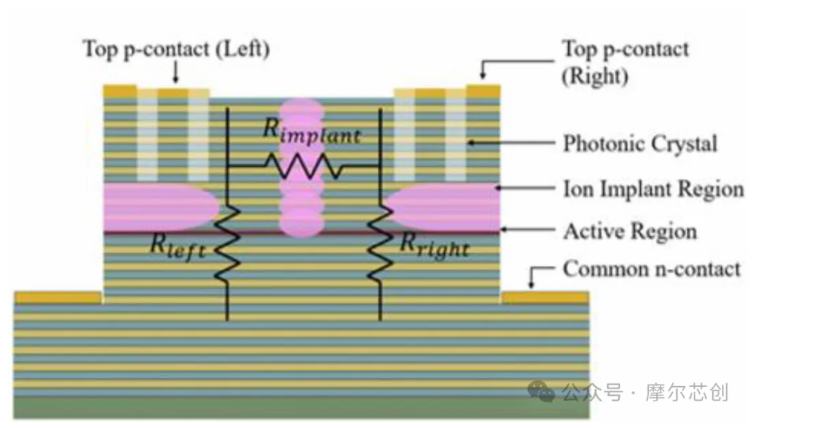

圖2電約束的簡化示意圖

通過自動化數據采集系統獨立掃描兩個注入電流，研究團隊對雙元件光子晶體VCSEL陣列的連續波光輸出功率和遠場光束分布進行了表征。如圖3所示的三維光輸出表面圖清晰顯示，與以往相干雙VCSEL陣列不同，新陣列在對角線方向出現兩條大致平行的“功率脊”，分別對應同相和異相超模式的工作區域。

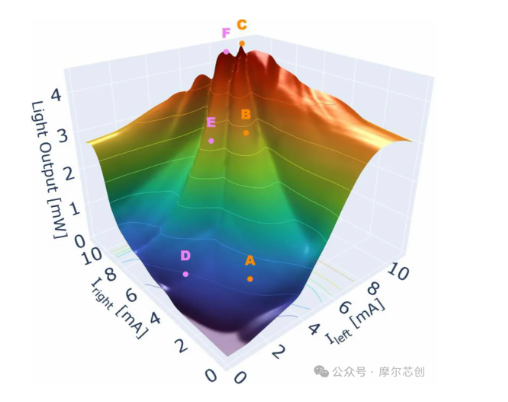

圖3三維光輸出表面圖

遠場光束分布測量進一步驗證了超模式的獨特性。圖3中，A、B、C點對應異相超模（分裂瓣），D、E、F點對應同相超模（中央瓣），不同的遠場可見度源于各超模式相對強度的差異。這種非簡并超模的存在產生了光子-光子共振，不僅可測量，還為增強數字調制提供了可能^[3]。

為探究相干工作區域擴展的機制，研究團隊聚焦于離子注入隔離區引起的電串?dāng)_電流。如圖2所示的簡化示意圖，正向偏壓下，注入電流I_left和I_right分別流入各自腔體，遇到串聯電阻R_left和R_right，而隔離區的有效電阻R_implant允許部分電流橫向擴散，形成串?dāng)_電流。通過迭代求解器結合實驗測量的腔體電壓和電阻提取，研究人員發現串?dāng)_電流能有效降低閾值并拓寬支持相干超模運行的電流范圍。圖4中，歸一化串?dāng)_電流的方向和大小與穩定超模區域疊加顯示：左到右的箭頭表示電流從左腔流向右腔，反之亦然，而顏色深淺反映電流強度——這直接印證了串?dāng)_電流對超模穩定性的增強作用。

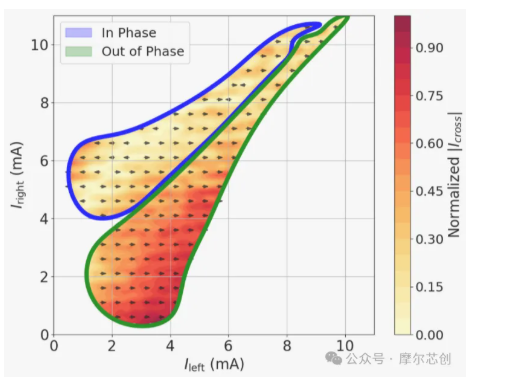

圖4同相和異相超模的工作區域與注入電流的關系

（一）超模穩定性

“峰值比”作為衡量雙腔VCSEL陣列相干度和超模主導性的關鍵指標，其定義為遠場強度分布傅里葉變換后旁瓣峰值與中心峰值的比值。圖5顯示，峰值比小于0.1對應高斯模式，大于0.3對應超模發射。與先前設計相比，新陣列的峰值比曲線清晰表明其相干區域更寬、更明顯，實現了從單腔高斯模式到相干超模的平滑過渡。

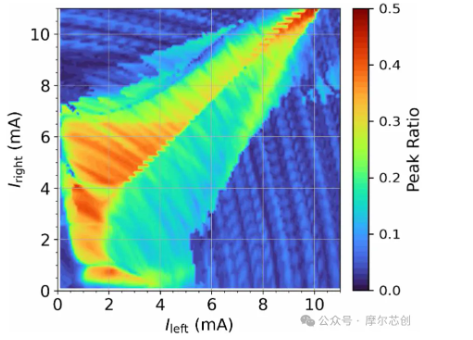

圖5根據遠場強度分布計算峰值比

（二）功率與效率的雙重提升

圖4展示了兩種超模的輸出功率隨總電流的變化曲線：藍色為同相超模，綠色為異相超模，兩者均實現了高達4mW的輸出功率且邊模抑制比優異。值得注意的是，相干超模的激光閾值低于單腔模式，這源于其固有的低模增益需求，而元件間強烈的電流耦合進一步強化了這一特性。

（三）高亮度應用的廣闊前景

弱反導設計帶來的操作靈活性——即在寬電流組合范圍內支持穩定超模運行的能力，使該VCSEL陣列在多種高亮度應用中展現出獨特優勢。在低電流或非對稱注入條件下實現穩定激光發射的特性，使其成為數據中心高密度芯片間互連、醫療環境光學傳感器，甚至神經形態計算系統的理想候選者。與傳統方法相比，該技術無需復雜的外部相位鎖定系統，通過集成設計實現了光束控制，為光子芯片的大規模生產提供了可行性。此外，硅基平臺的潛在兼容性（盡管當前研究基于III-V族材料）也為未來電光集成開辟了道路。

這項研究不僅展示了弱反導雙腔光子晶體VCSEL陣列在擴展相干超模區域方面的優勢，更揭示了串?dāng)_電流在增強穩定性和可調性中的核心作用。與強限制設計相比，該方法克服了傳統VCSEL陣列相干區域狹窄的挑戰，結合低功率調制能力，為高亮度光應用提供了堅實的技術基礎。

未來研究可聚焦于以下方向：

• 進一步優化鏡面蝕刻工藝并引入高反射涂層以提升激光性能；

• 通過量子阱結構設計將發射波長拓展至1300nm；

• 探索與互補金屬氧化物半導體（CMOS）技術的集成，解決高溫工藝對芯片組件的潛在損害問題。

參考：

[1]Pflug D W, Armstrong C, Raftery E, et al. Enhanced Supermode Stability in Weakly Anti-Guided Dual-Cavity Photonic Crystal VCSEL Arrays[J]. IEEE Photonics Journal, 2025.

[2]Jahan N, Choquette K D. Supermode analysis and characterization of triangular vertical cavity surface emitting laser diode arrays[J]. IEEE Photonics Journal, 2023, 15(4): 1-7.

[3]Fryslie S T M, Gao Z, Dave H, et al. Modulation of coherently coupled phased photonic crystal vertical cavity laser arrays[J]. IEEE Journal of Selected Topics in Quantum Electronics, 2017, 23(6): 1-9.
